Warmte van zithoek naar eethoek
Een warmtemuur is een prima warmtetransporteur. En het inmiddels door velen (ook door ons zelf) toegepaste systeem van de Fin-oven geplaatst pal tegen de warmtemuur, die dan een deel van de ingestraalde warmte naar elders vervoert, werkt uitstekend. Maar een warmtemuur kan niet zonder circulatiepomp. En die vraagt 15 tot 20 Watt.
Voor eigenaars van een tegelkachel, die, in een langgerekte woonkamer, ook graag wat warmte willen bij hun eethoek, hoeft het misschien niet nodig te zijn om daar nou een hele warmtemuur met pomp voor aan te leggen.
Het kwam ter sprake op het Forum op deze website. Een van onze geregelde forumgesprekpartners, Ed v. d. Voort, een experimentator van het eerste uur, stelde voor een heatpipe als warmte-transporteur gebruiken. Nu kenden we zelf de heatpipe nog uit onze ‘natlab’-tijd bij Philips: een 3,5 meter lange buis die aan één lager geplaatst uiteinde met een gasbrander roodgloeiend werd gestookt en die aan het andere eind ook roodgloeiend werd. Die hitte was voldoende om een op afstand aangekoppelde heteluchtmotor op volle kracht te laten draaien. De Philips heatpipe met inwendig vacuum bevatte een kleine hoeveelheid vloeibaar natrium.
Het werkingsprincipe? Een enigszins hellende gesloten luchtledige metalen pijp bevat op haar laagste punt een kleine hoeveelheid vloeistof. Door de pijp daar plaatselijk te verhitten gaat de vloeistof koken en door verdamping verspreidt de warmte zich tot in het uiteinde.
De heatpipe die Ed aanbeveelt bevat gewoon water, net als de heatpipes die bakkers gebruikten in rijskasten die ze zo warm kregen via de bakoven. Heatpipes vind je ook in zonnecollectoren.
Ed beschrijft hoe je zelf een heatpipe maakt. “Neem een stuk gaspijp (bijv. duims) van zo’n 3 meter lang, aan een uiteinde van schroefdraad voorzien. De andere zijde zorgvuldig dichtlassen. Vervolgens de pijp over zeker 2 meter isoleren met steenwol. Dan de pijp bijna horizontaal opstellen met de dichtgelaste kant iets lager en haar daarna vullen met 80 tot 120 cc water. Daarna het andere schroefdraaduiteinde met teflontape omwikkelen en bijpassende schroefdop klaarleggen. Vervolgens met een flinke gasbrander het water aan de kook brengen. De pijp wordt snel 100 graden. Zodra er stoom ontsnapt de schroefdop stevig vastdraaien en de heatpipe is klaar!“

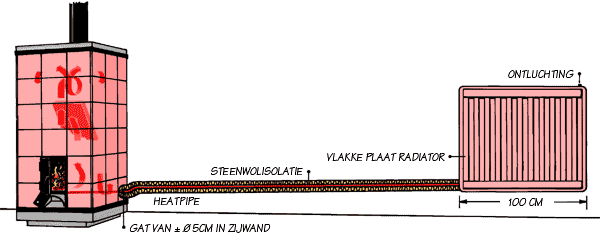

Nu ons experiment! We nodigen u van harte uit om hieraan mee te werken. In een bij De Twaalf Ambachten gebouwde Fin-oven circuleren onderin hete rookgassen van 250-300 graden. Op die plek aan de achterzijde moet opzij een gat van minstens 5 cm diameter geboord worden. Dit gat mag ook meteen een veegluikje worden wat het periodiek schoonmaken van de kachel vergemakkelijkt. We brengen via deze nieuwe opening circa 50 cm heatpipe – in de opening rondom met steenwol afgedicht – naar binnen. De steenkolom achterin de Fin-oven laat, door deze iets anders op te stellen, ruimte voor de pijp. Het gewenste warmtetransport zou zo mogelijk moeten worden!

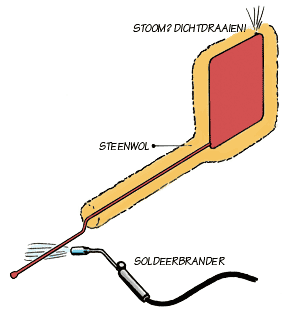

Hoe komt de warmte bij de eethoek? Daarvoor kiezen we een kleine cv-vlakkeplaat-radiator die via een schroefdraadopening onderin stoomdicht aan de heatpipe wordt gekoppeld. De radiator heeft geen andere opening dan een schroefontluchting bovenin. Deze sluiten we direct af als we het heatpipewater (150 cc is genoeg) aan de kook hebben gebracht en er uit de radiator die we tijdelijk met steenwol isoleren stoom ontsnapt. Is dit alles gelukt? Dan kan uw eethoek spoedig gaan profiteren van radiatorwarmte.
PS:
Desgewenst kan Ed: edvdvoort@yahoo.com u aan heatpipes helpen.
En PPS: mocht uw experiment mislukken, en een tegel van uw fin-oven het jammerlijk begeven, dan kunt u kosteloos, mits uw tegel nog voorradig is, een nieuwe tegel ophalen.
