Schoorsteen-abc

Wie regelmatig de Forumpagina van onze website bezoekt zal het moeten beamen: er worden nog steeds heel wat vragen gesteld over schoorstenen. Het is weer najaar en dus ook het gepaste seizoen voor een beschouwing.

Als we het over schoorstenen hebben denken we aan houtkachels. Maar dan liefst wel echte houtkachels en dat zijn geen (giet-) ijzeren kachels en ook geen open haarden, maar van vuurvaste stenen/vuurvast beton gemaakte gesloten kachels waarin het hout de juiste verbrandingstemperatuur haalt, 1100° tot 1200° C tegenover amper 600° C in een ijzeren kachel. Wie geen schoorsteenbrand wil kiest een keramische kachel. Het houtverbruik daalt met minstens 30 % en nog meer bij toepassing van ‘dalend vuur’. (zie ‘Hout beter stoken’ van voorjaarsnummer 2001).
Maar bij zo’n kachel hoort een goede schoorsteen. Wat is een goede schoorsteen? Een met zo weinig mogelijk bochten, zeker geen bochten van 90 graden! Het eerste stijgende deel van de uit de kachel komende pijp moet liefst een meter lang zijn en hoogstens een of twee 45 graden bochten bevatten. Een goede diameter is 150 tot 180 mm en hoe gladder van binnen, des te beter. De lengte kan oplopen tot 10, 15 meter, geen bezwaar als de schoorsteen recht en glad is met genoemde wijdte.

Welke taak geven we de schoorsteen: alleen afvoer van rookgassen van houtstook, of is ook een gasbrander gewenst? In het laatste geval is een condensvrije afvoer zeer gewenst en dat bereiken we door een dubbelwandige makkelijk op te warmen rvs-schoorsteenpijp. Die dubbelwandigheid is overigens ook een vereiste volgens brandweervoorschrift bij aanleg van een nieuwe schoorsteen (die dan met bijv. gipsplaten omkleed moet zijn).





Daarmee vervalt bij gebruik van een tegelkachel een tweede gebruiksmogelijkheid, die mogelijk is bij goede gemetselde schoorstenen:

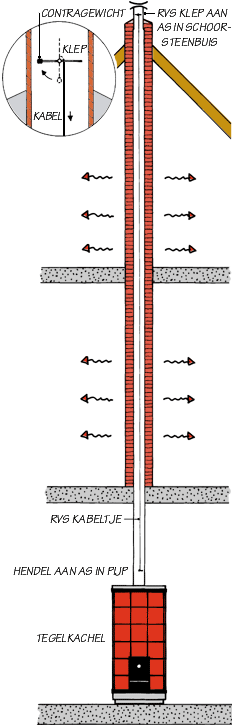

warmtestralingsverspreiding op een bovenliggende etage bijvoorbeeld in een slaapkamer of badkamer, waar de schoorsteen passeert. In de schoorsteen moet dan een klep komen die de pijp voor 90 procent afsluit en die bediend kan worden door een rvs-kabeltje, dat door de schoorsteen naar beneden tot vlak boven de kachel loopt en van daar uit kan worden bediend. De klep krijgt een contragewicht, waardoor hij openvalt zodra het kabeltje wordt losgelaten. Met een gemetselde schoorsteen op deze wijze benut is de kou goed uit een slaap- of badkamer te houden!

Hoe hoog moet een schoorsteen boven het dak uitkomen? In ieder geval hoger dan het hoogste punt in een cirkel van zeg 25 meter. Is er een hoger dak dichterbij, en de schoorsteen kan niet hoger worden opgebouwd, dan kan een H-stuk (werkt bij valwinden) of een venturi worden toegepast.





De ideale venturi maakten we vroeger van twee wieldoppen van een Volkswagen-kever. De wieldoppen kwamen dan met de bolle kant vier tot vijf centimeter uit elkaar; in de onderste was een gat uitgeslepen, waardoor deze goed klemmend kon worden bevestigd aan de meeste conische ‘schoorsteenpotten’, zoals die gemaakt van gresbuis uit het schoorsteenblok op de daknok steken. Nu goede wieldoppen (allemaal van plastic...) ontbreken raadt onze tekenaar-ontwerper Wim van Overbeeke aan er een enigszins bolle oude pandeksel voor te zoeken. De meeste zijn hard geëmailleerd. Daar moeten gaatjes in geboord worden voor bevestiging aan steunen van verzinkt ijzer of rvs. Wie de gresbuis die uit het cementen oppervlak van het schoorsteenblok oprijst glad langs het cement wegslijpt heeft al een mooie bolle onderkant, die tezamen met de met zijn bolle kant naar beneden bevestigde pandeksel een prachtige venturi vormt. Voordelen venturi: sterk verbeterde trekkracht door vergrote invloed van de wind (uit welke richting ook!) en een zich met regen- of gesmolten sneeuwwater vullende drinkbak voor vogels. Een strook gaas rond de venturi verhindert bouw van schoorsteennestjes!
